Maßgefertigtes Horizontalschiebefenster als Verkaufsfenster mit motorischem Antrieb
Horizontalschiebefenster sind platzsparende, bewegliche Fassadenelemente, deren Flügel parallel zur Fassade verschoben werden. Im Gegensatz zu klassischen Dreh-Kipp-Fenstern ragen sie beim Öffnen nicht in den Innenraum und eignen sich daher ideal als Verkaufsfenster, Durchreiche oder Ausgabefenster in der Gastronomie, in Bäckereien, Eisdielen oder Verkaufsständen.

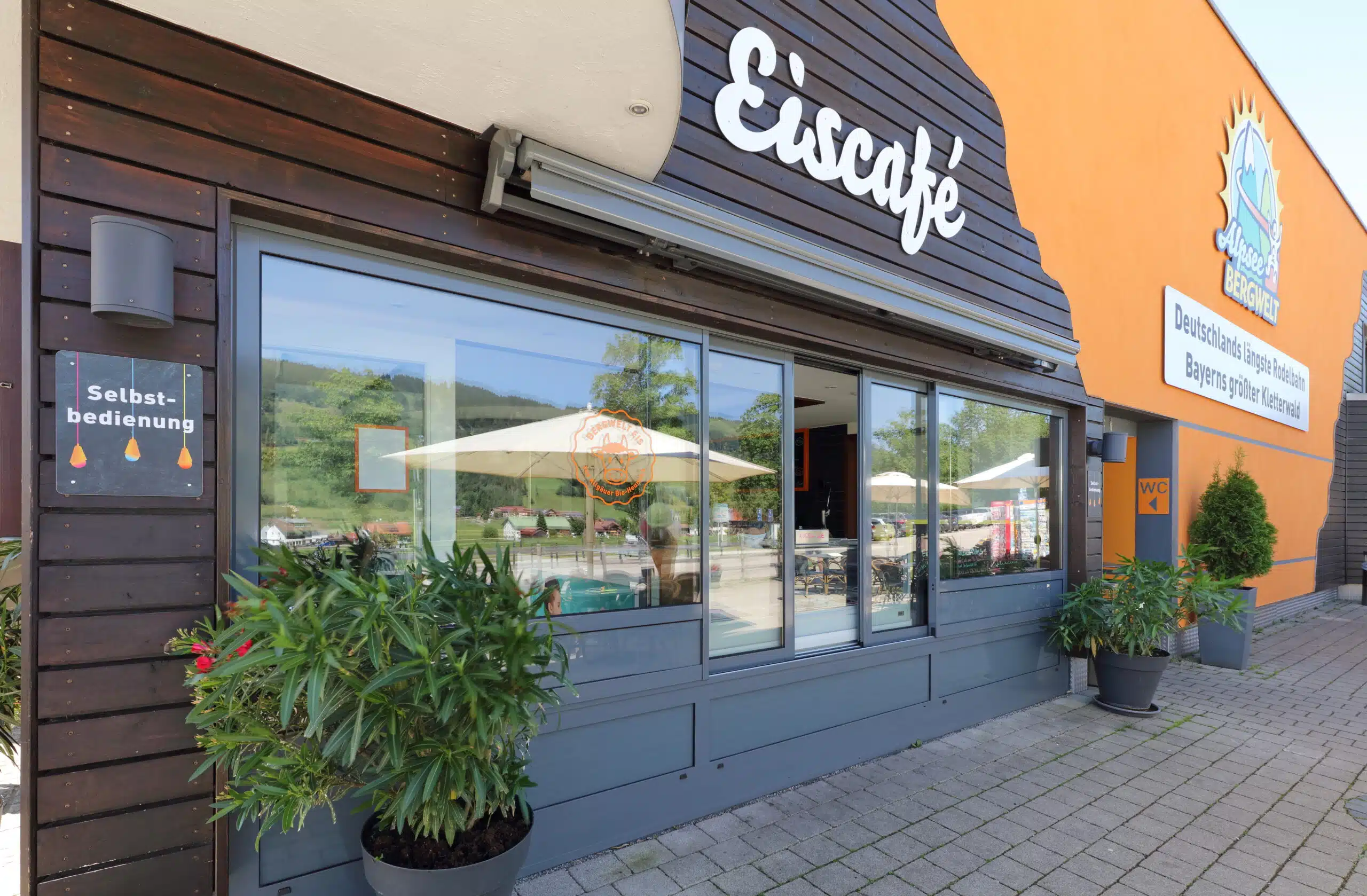

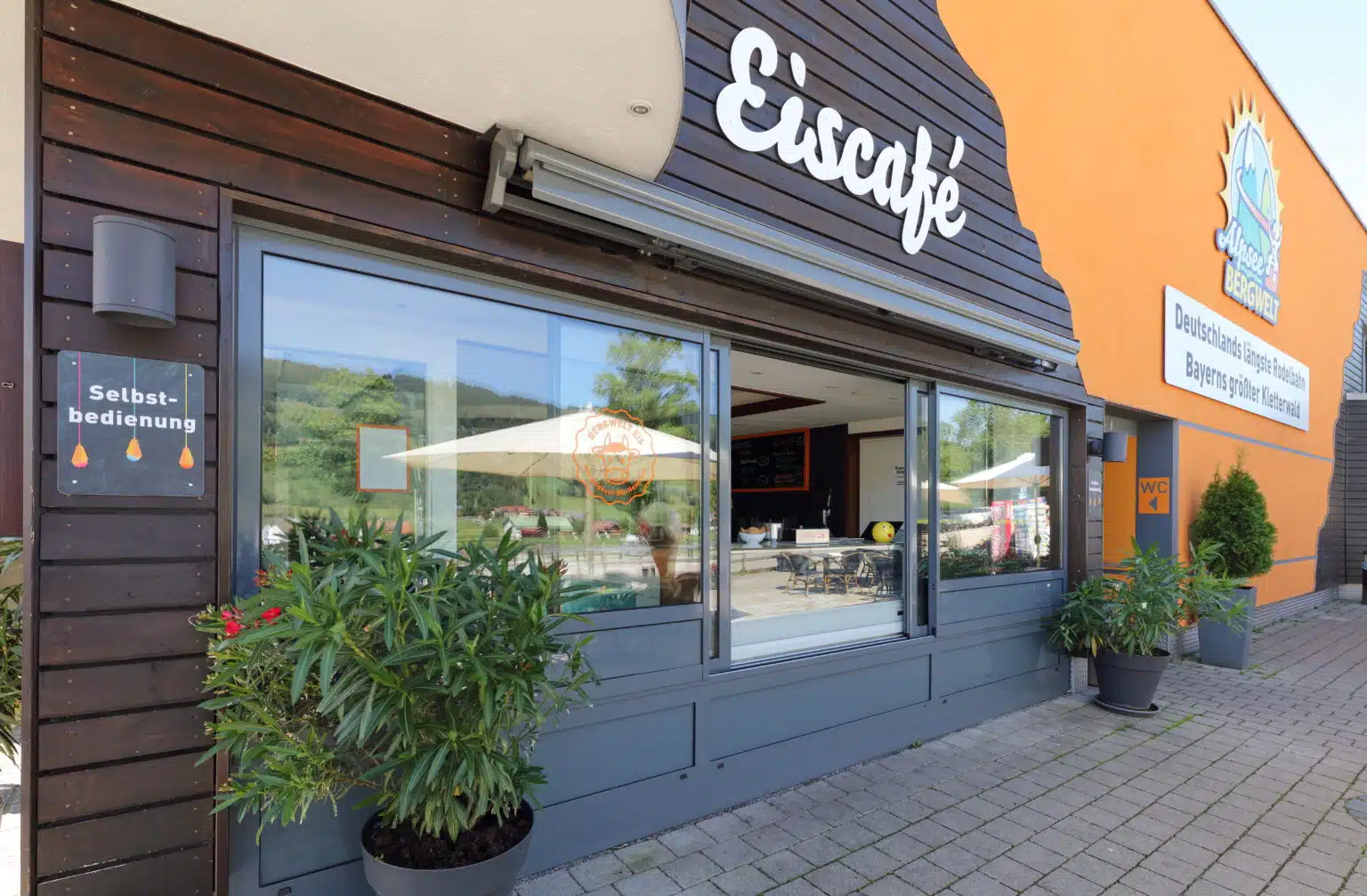

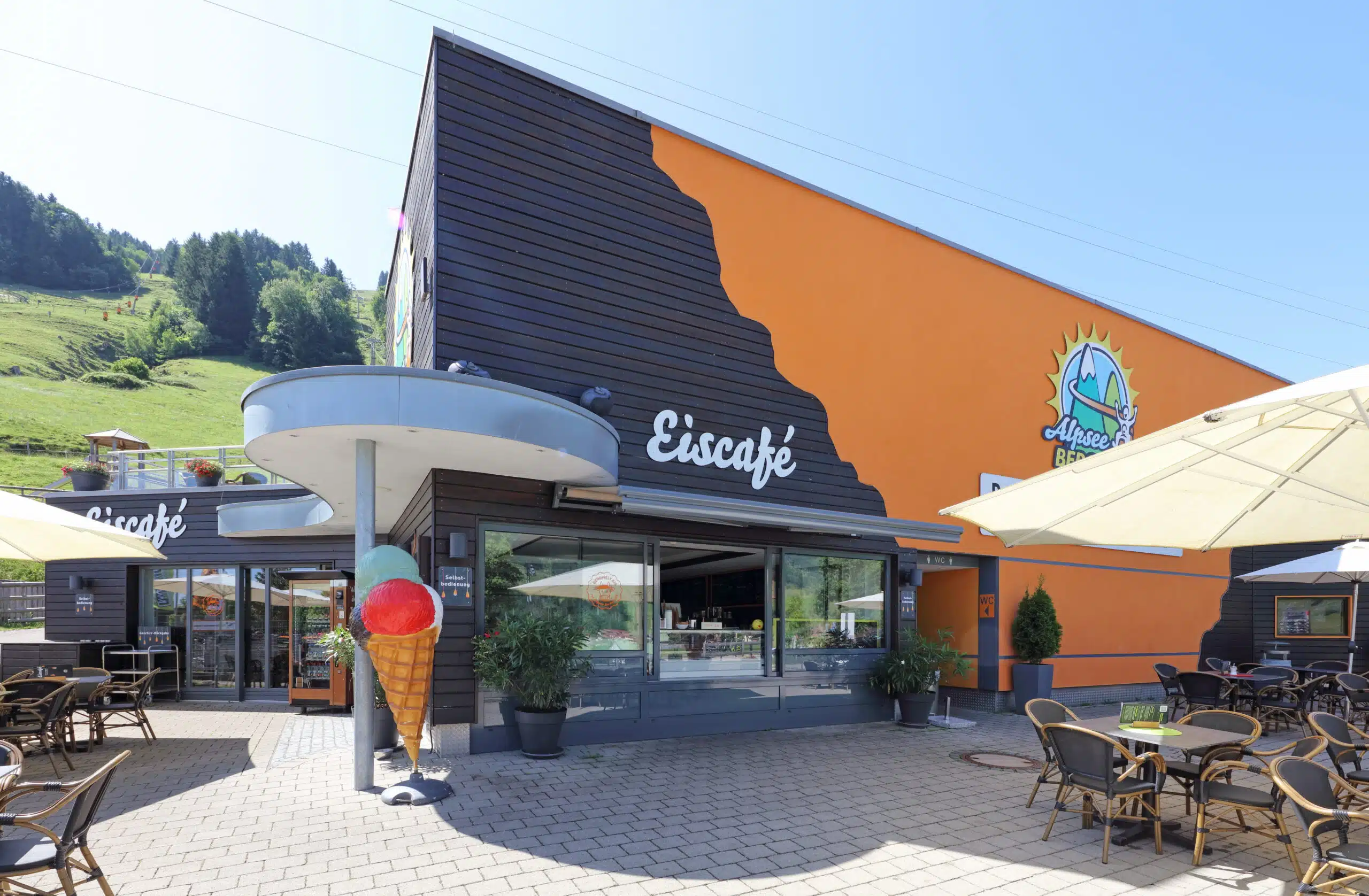

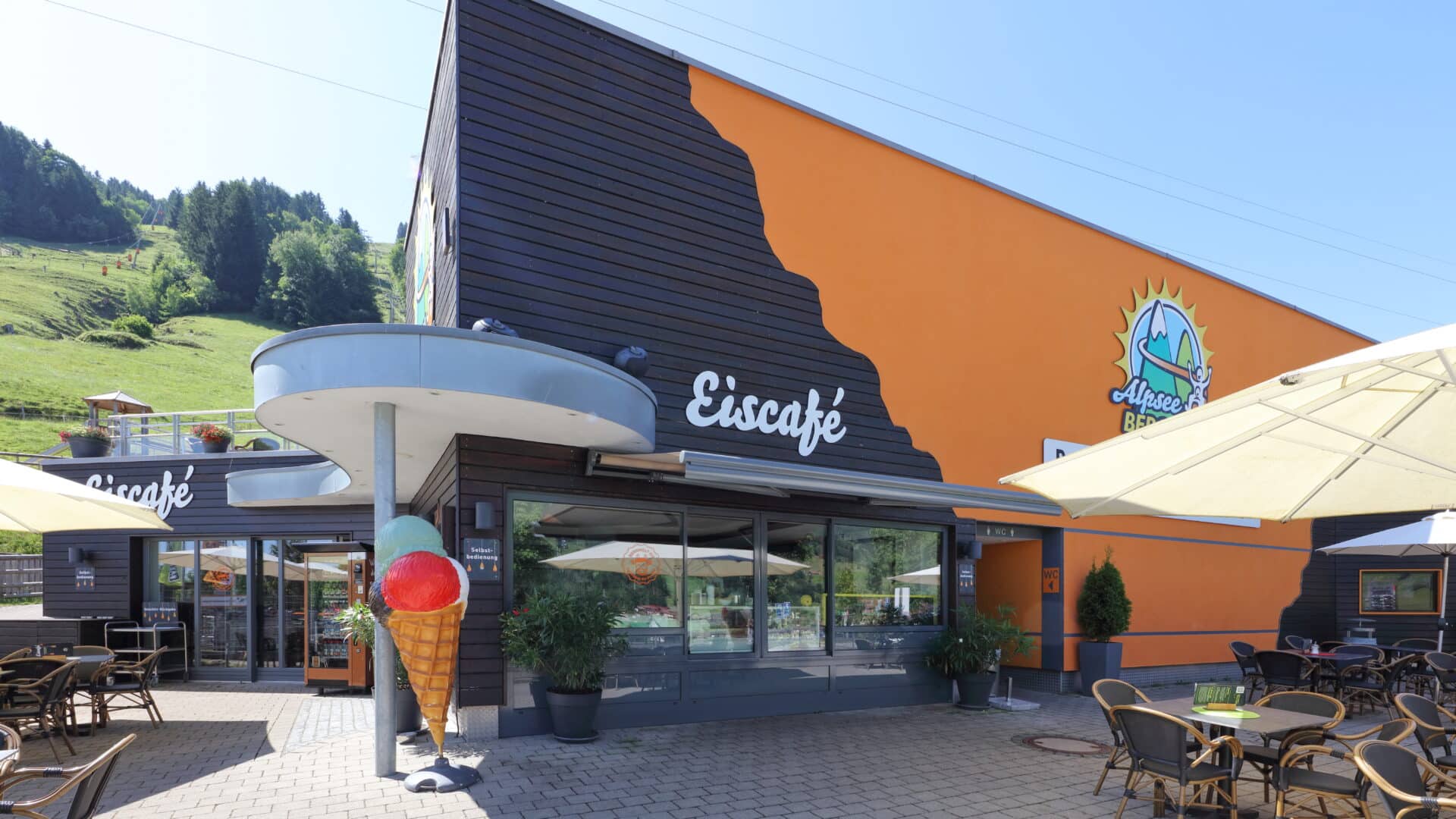

Für das Eiscafé der Alpsee Bergwelt in Immenstadt im Allgäu entwickelte und fertigte Baier ein großformatiges Horizontalschiebefenster als individuelle Sonderkonstruktion. Das maßgefertigte Element besitzt eine Gesamtgröße von 5.528 × 2.314 mm und verbindet eine filigrane Profiloptik mit moderner Motorisierung, hoher Wärmedämmung und zuverlässigem Einbruchschutz.
Die Herausforderung: Motorisierung eines nicht motorisierten Profilsystems
Die Brüstungshöhe beträgt im Standardbereich 910 mm und reduziert sich im Bereich der Durchreiche auf lediglich 525 mm. Gleichzeitig waren eine besonders schlanke Profilansicht sowie hohe Anforderungen an Wärmedämmung und Funktionalität gefordert.
Das geeignete Profilsystem war ausschließlich als manuelle Ausführung erhältlich. Daher entwickelte Baier eine vollständig integrierte Antriebslösung für die mittig angeordneten Schiebeflügel. Die zweiflügelige Öffnung erreicht ein lichter Durchgangsmaß von 1.800 × 1.574 mm und ermöglicht eine komfortable Bedienung im täglichen Verkaufsbetrieb.
Individuelle Konstruktion für maximale Funktionalität

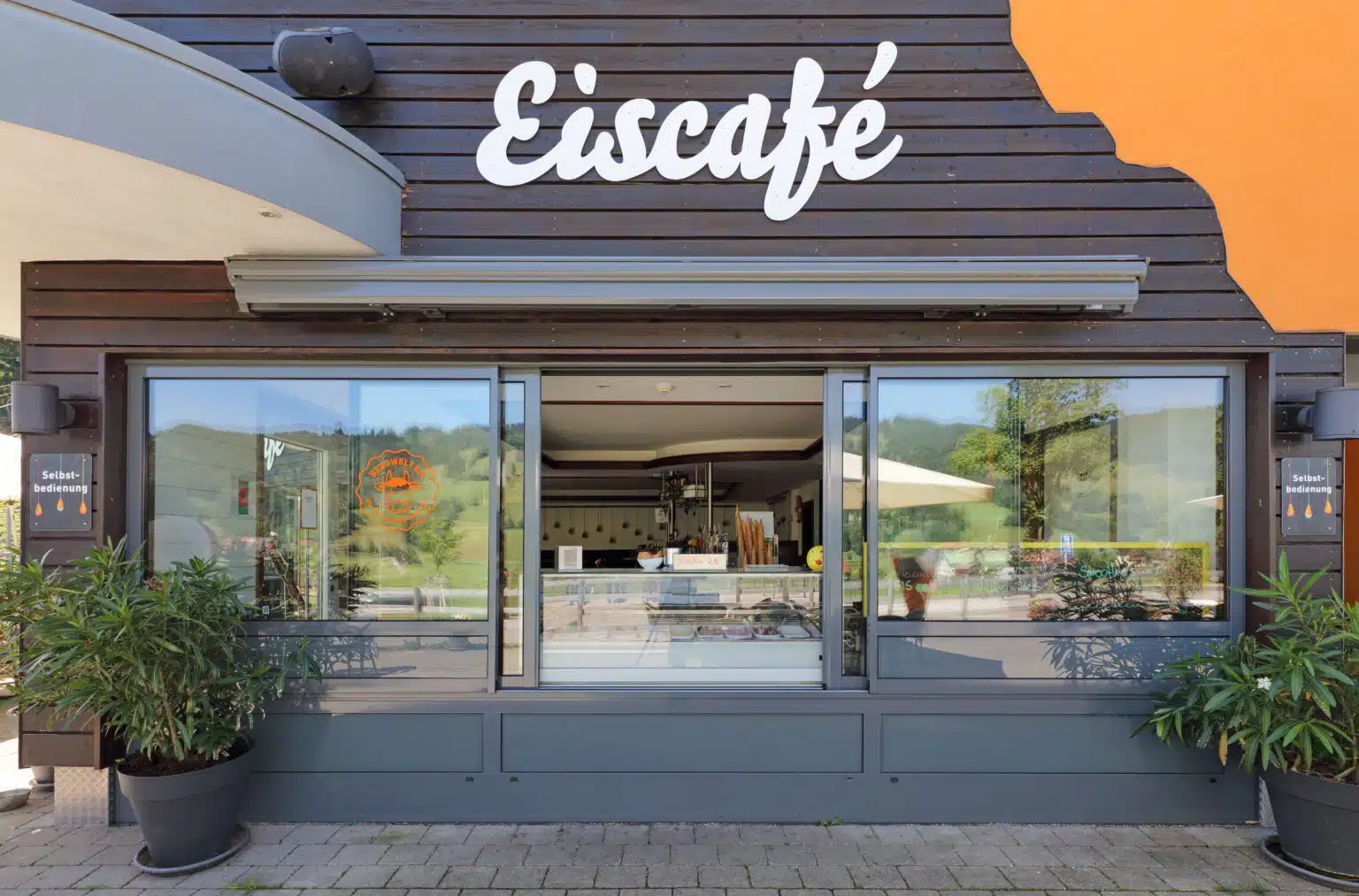

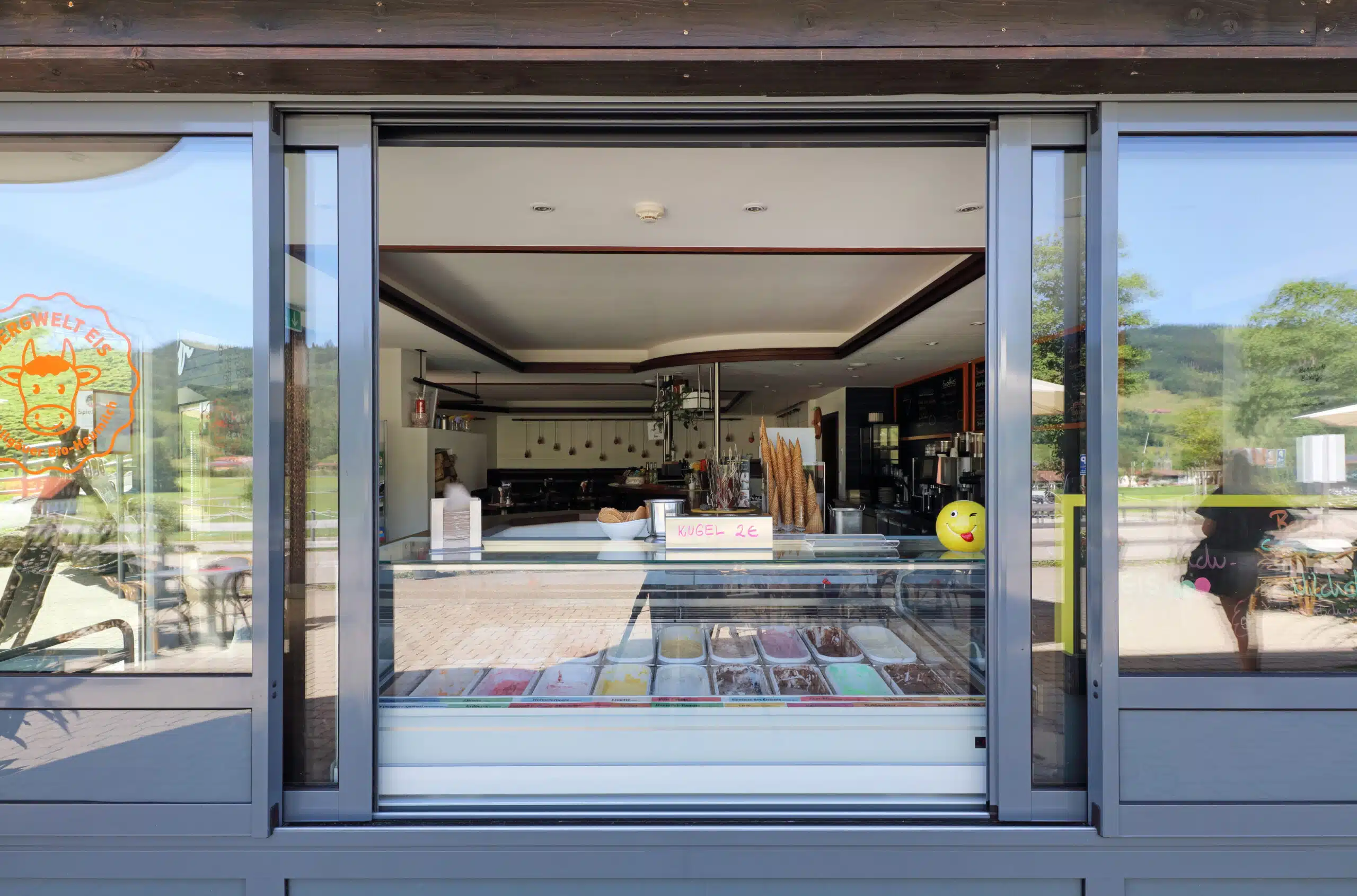

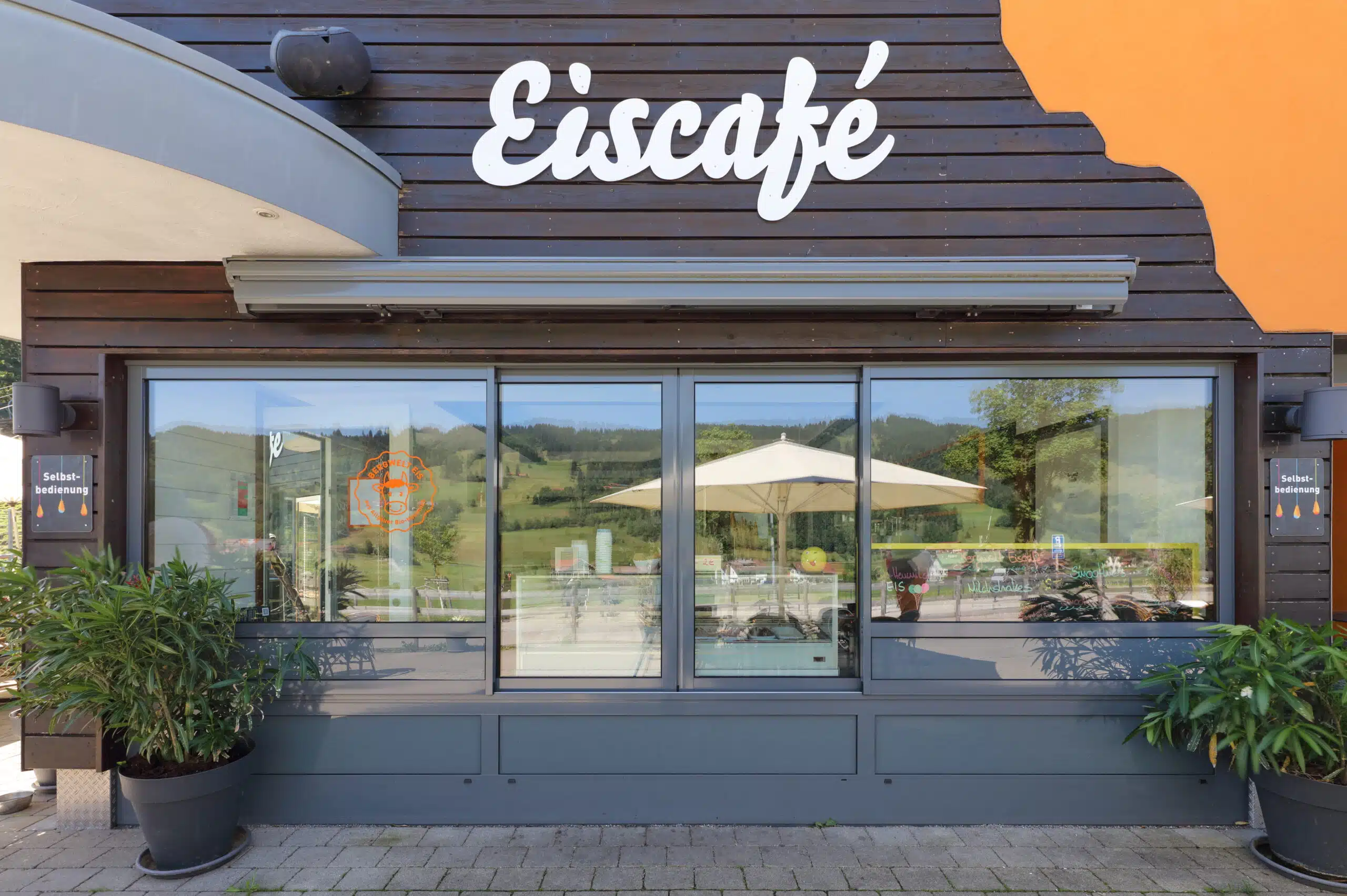

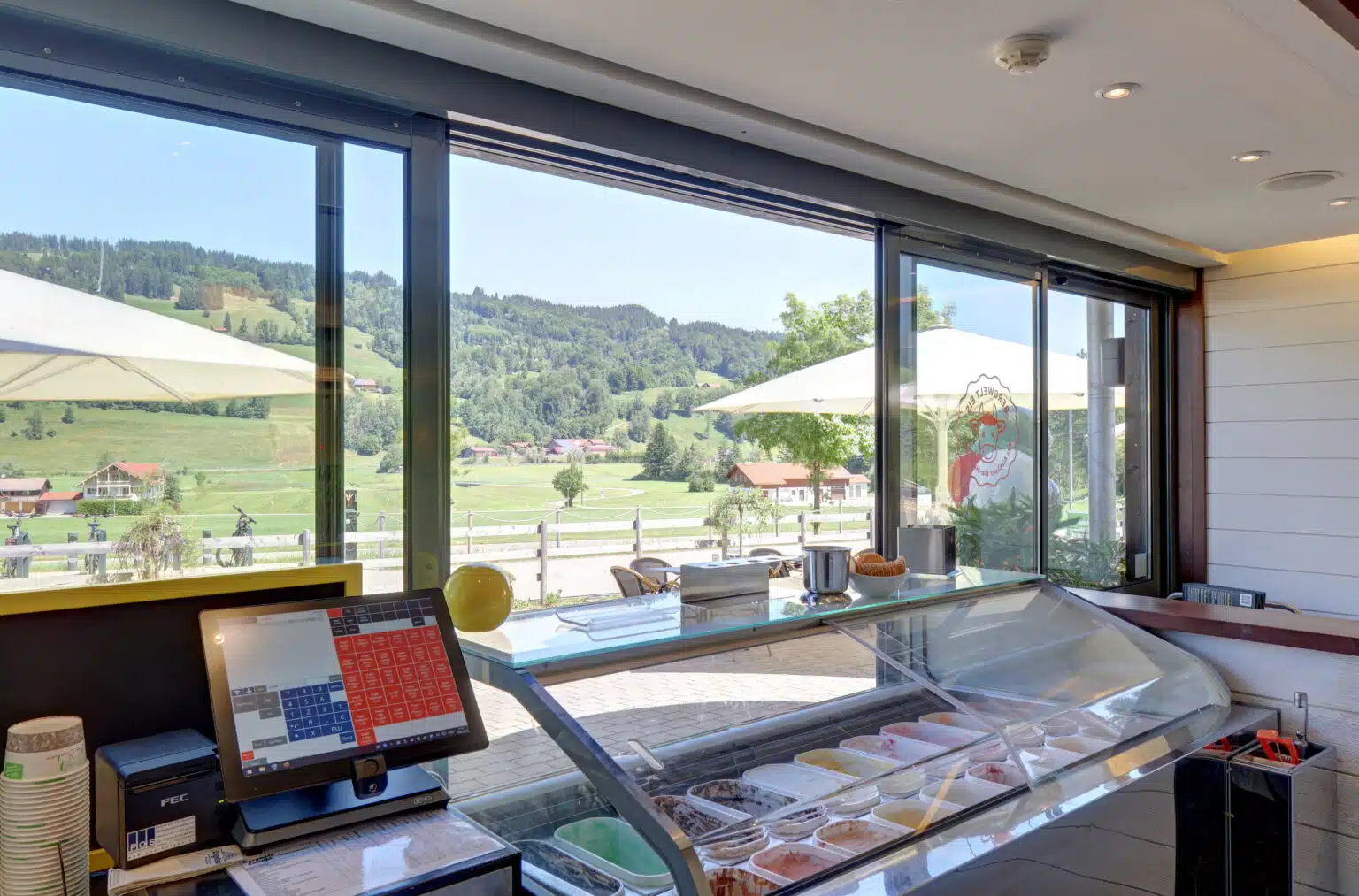

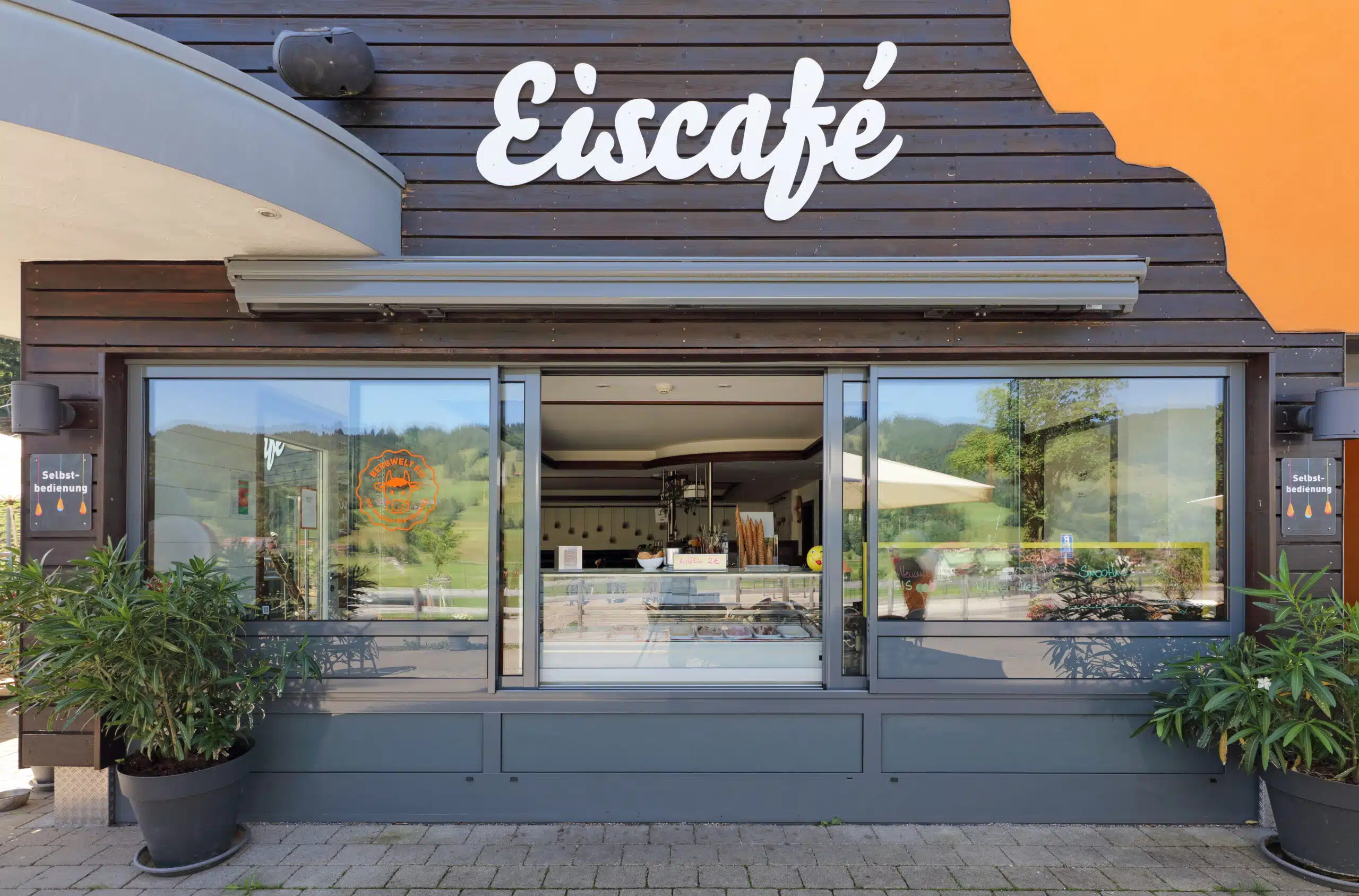

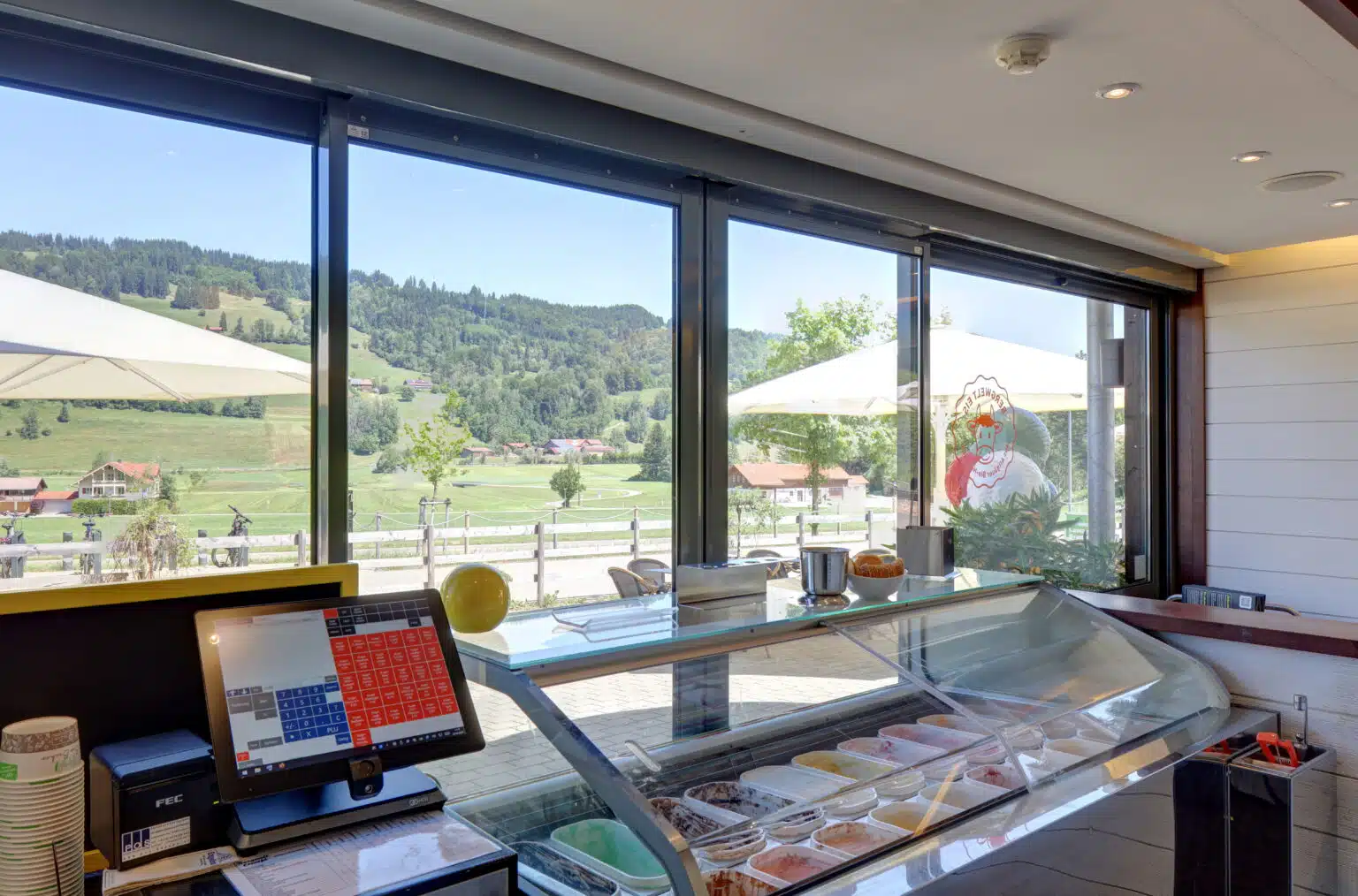

Das Fassadenelement gliedert sich in ein feststehendes Brüstungsteil mit 525 mm Höhe und ein darüber angeordnetes, zweispuriges, vierflügeliges Schiebesystem. Die beiden äußeren Flügel sind fest eingesetzt und durch eine horizontale Sprosse geteilt, um optisch die reguläre Brüstungshöhe von 910 mm abzubilden. Die beiden mittleren Schiebeflügel bewegen sich auf der unteren Laufschiene und fahren im geöffneten Zustand vollständig hinter die seitlichen Elemente. Dadurch bleibt die gesamte Durchreiche frei zugänglich, ohne dass sichtbare Rahmenprofile den Öffnungsbereich einschränken.
Individuell entwickelte Motorisierung mit integrierter Sicherheitstechnik
Die komplette Antriebstechnik wurde von Baier projektspezifisch entwickelt. Eine obere Rahmenaufdopplung nimmt den Antrieb auf, während ein nach innen versetzter Schiebeladenantrieb die beiden Flügel bewegt. Gesteuert wird das System über eine speziell abgestimmte Baier-Steuerungseinheit.
Für einen hohen Einbruchschutz sorgt eine elektrische Mittelverriegelung. Zusätzlich ist jeder Schiebeflügel mit einem separaten Schnappschloss ausgestattet. Die Ausführung erfolgte individuell nach den Anforderungen des Bauvorhabens und wurde auf die vorhandene Einbausituation, die gewünschte Öffnungsgröße sowie die konstruktiven Rahmenbedingungen abgestimmt.
Materialien und Ausführung
Das gesamte Element ist in RAL 7012 (Basaltgrau) ausgeführt. Die Verglasung besteht aus ISO-Sicherheitsglas, die Brüstungspaneele sind als Isolierglaspaneele konstruiert. Außenseitig kommt 6 mm ESG mit Siebdruck in RAL 7012 zum Einsatz, ergänzt durch eine integrierte Dämmplatte. Den innenseitigen Abschluss bildet ein 2 mm starkes Aluminiumblech, ebenfalls in RAL 7012. Durch die Kombination aus konstruktiver Anpassung, optischer Gliederung, hochwertiger Verglasung und externer Motorisierung entstand eine technisch anspruchsvolle Sonderlösung, die schlanke Profiloptik, Wärmedämmung, Bedienkomfort und Einbruchschutz in einem architektonisch klaren Erscheinungsbild vereint.
